—、產品介紹

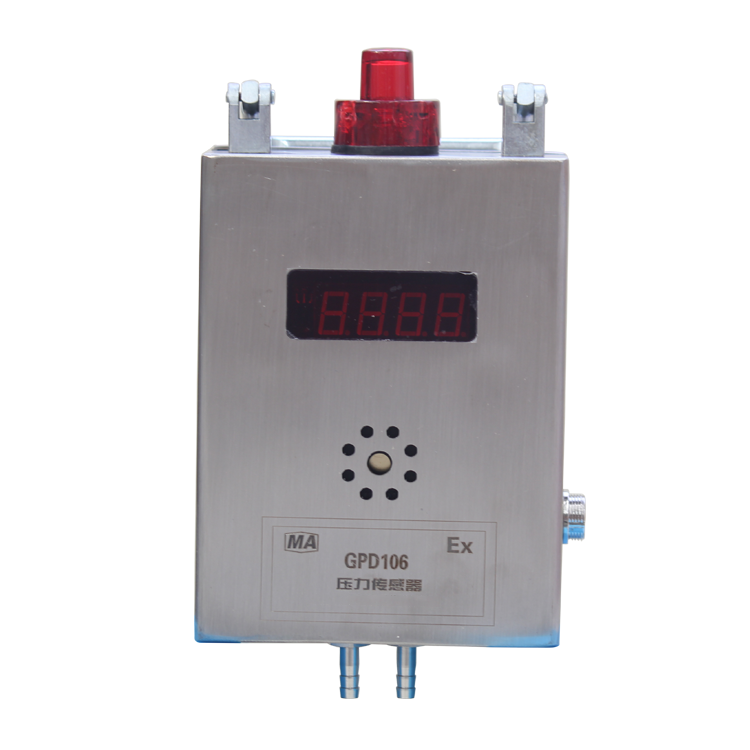

GPD106壓力傳感器是一種帶四位顯示的工業用壓力測量儀器。具有工作穩定、測量準確、整機功耗小、使用壽命長等優點。為礦用本質安全型，適用于測量兩不同壓力之間的壓力差，被測介質為無腐蝕性氣體。

二、使用環境

a)環境溫度：0℃～40℃；

b)平均相對濕度：不大于95%（+25℃）；

c)大氣壓力：86kPa～106kPa;

d)無顯著振動和沖擊的場合；

e)煤礦井下有爆炸性混合物，但無破壞絕緣的腐蝕性氣體的場合；

f)有甲烷和煤塵爆炸危險的煤礦井下。

三、主要技術特點

1、主要功能

A、由配套設備向傳感器提供電源，傳感器實時顯示差壓測量值并輸出相對應的模擬信號。

B、傳感器為4位LED顯示，小于10分辨率為0.01KPa，大于10分辨率為0.1KPa。

2、結構

A、尺寸：126mmx259mmx69mm

B、重量：1.5kg.

C、防護等級：IP65

四、主要技術特征

1、防爆型式：礦用本質安全型，防爆標志：EXibIMbVIi：490mACi：1μFLi：33μH

2、本安參數：Ui：25VIi：490mACi：1μFLi：33μH

3、額定工作電壓：24VDC；額定工作電流：≤50mA

4、測量范圍：（絕對壓力76～106kPa）（差壓-25～5kPa）；

5、輸出信號：

a、4mA～20mA（額定電壓下負載電阻250?）;

b、頻率型：200Hz～1000Hz（脈沖寬度大于0.3ms）

c、RS485傳輸，傳輸速率：2400/9600bps，電平不小于3V。

6、基本誤差：±2%;

7、重復性誤差：±2%;

8、回程誤差：±2%;

9、功能：

a、傳感器具有遙控調校功能；

b、傳感器具有聲光報警，報警自檢功能；

c、傳感器具有將檢測到的壓力信號轉換成電流模擬量、頻率信號和RS485信號輸出
