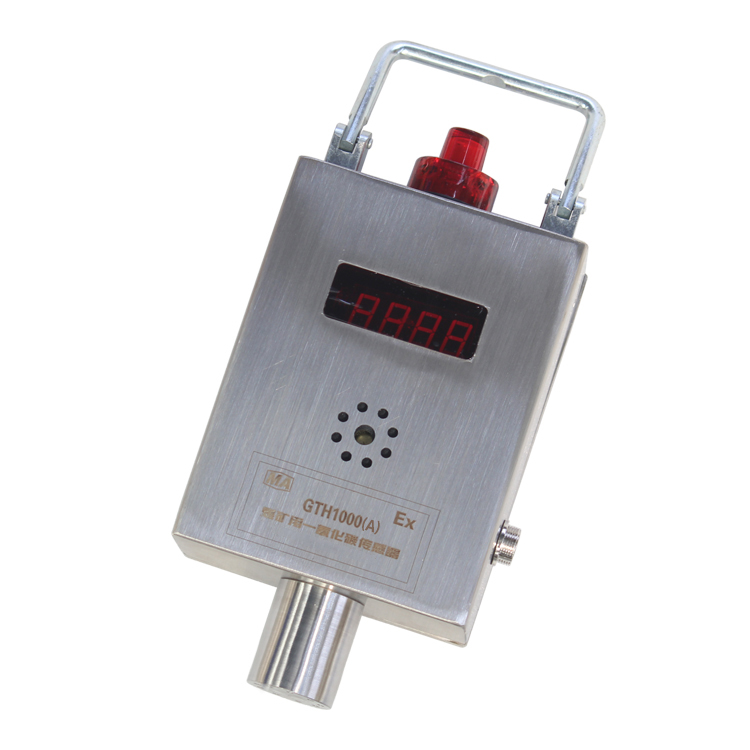

GTH1000(A)煤礦用一氧化碳傳感器(以下簡稱傳感器)主要用于煤礦井下監測一氧化碳?xì)怏w濃度。它可以連續自動地將井下一氧化碳濃度轉換成標準電信號輸送給關聯設備，并具有就地顯示濃度值，超限聲光報警等功能。該傳感器經國家防爆檢驗機關進行聯機檢驗后, 可與國內各類型監測系統配套，適用于有自燃傾向的采掘工作面、回風巷、采空區等地點固定使用。防爆型式：礦用本質安全型，防爆標志：Exib I Mb?？蓱?yīng)用于煤礦有瓦斯和粉塵爆炸的危險場所中。

GTH1000A煤礦用一氧化碳傳感器主要技術參數:

1.供電電源

a) 額定工作電壓：DC 24 V；

b) 工作電流：≤50 mA；

2. 傳感器測量范圍：（0～1000）×10-6CO

3. 顯示值的穩定性和基本誤差

a) 顯示值穩定性

在（0～1000）×10-6 CO范圍內，一氧化碳濃度恒定時，傳感器顯示值或輸出信號值（換算為一氧化碳濃度值）變化量不超過4×10-6 CO。

b) 傳感器的測量基本誤差應符合表1的規定。

4. GTH1000(A)礦用一氧化碳傳感器輸出信號制式

a) RS485輸出信號：

① 傳輸口數量：1路；

② 傳輸方式：主從式、半雙工、RS485；

③ 傳輸速率：4800bps；

④ 信號電壓峰峰值：（2～12）V；

b) 頻率型：200Hz～1000Hz，高電平不小于3V（負載電阻1.5kΩ），低電平不大于0.5V，其正、負脈沖寬度均大于0.3ms。

5 .傳輸距離

傳感器到分站和電源箱的傳輸距離：當關聯設備為KDW660/24B礦用隔爆兼本安型直流穩壓電源時，最大傳輸距離6km（使用電纜導線截面積不小于1.5mm2）。分站顯示值或輸出信號值（換算為一氧化碳濃度值）應不超過基本誤差的規定。

6. 響應時間：傳感器的響應時間不大于30 s。

7. 功能

a) 傳感器具有遙控調校功能，遙控距離：（0～5）m，遙控角度：0～30°。

b) 傳感器采用數碼管顯示，其分辨率為1×10-6CO。

c) 報警功能

① 報警點在測量范圍內可任意設置，報警值與設定值的差值不超過±2×10-6CO。

② 報警聲級強度在距離1m遠處的聲響信號的聲壓級不小于80dB（A），光信號在黑暗環境中20m遠處清晰可見。

8. 防護等級：IP65

9. 顯示方式：四位紅色數碼管顯示
